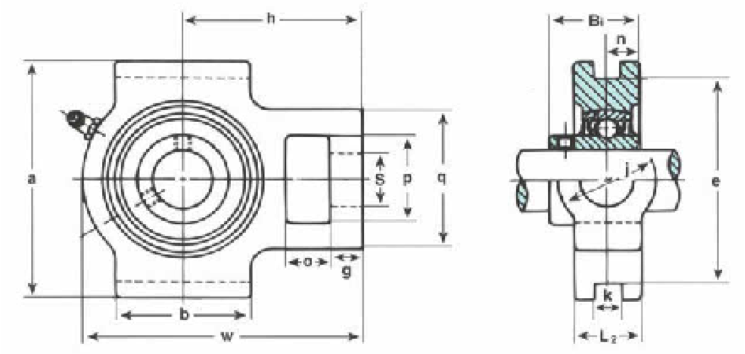

| SBFCT200-SERIES SET SCREW TYPE | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Unit NO. | Shaft Dia. (Inch) | Dimensions(inch) | Bearing No. | Housing No. | Weight | |||||||||||||||
| o | g | q | p | s | b | k | e | a | w | j | L2 | h | Bi | n | kg | lbs. | ||||
| UCST201-8 | 1/2 | 5/8 | 3/8 | 2 | 1-1/4 | 3/4 | 2 | 17/32 | 3 | 3-1/2 | 3-11/16 | 1-1/4 | 15/16 | 2-3/8 | 1.2205 | 0.5000 | UC201-8 | ST204 | 0.80 | 1.76 |
| UCST202-10 | 5/8 | UC202-10 | ||||||||||||||||||
| UCST203-12 | 3/4 | UC203-12 | ||||||||||||||||||
| UCST201 | 12mm | UC201 | ||||||||||||||||||
| UCST202 | 15mm | UC202 | ||||||||||||||||||
| UCST203 | 17mm | UC203 | ||||||||||||||||||
| UCST204 | 20mm | UC204 | ||||||||||||||||||
| UCST205-14 | 7/8 | 5/8 | 3/8 | 2 | 1-1/4 | 7/8 | 2 | 17/32 | 3 | 3-1/2 | 3-13/16 | 1-1/4 | 15/16 | 2-7/16 | 1.3386 | 0.5630 | UC205-14 | ST205 | 0.86 | 1.90 |
| UCST205-15 | 15/16 | UC205-15 | ||||||||||||||||||
| UCST205-16 | 1 | UC205-16 | ||||||||||||||||||
| UCST205 | 25mm | UC205 | ||||||||||||||||||
| UCST206-17 | 1-1/16 | 5/8 | 3/8 | 2-3/16 | 1-7/16 | 7/8 | 2-1/4 | 17/32 | 3-1/2 | 4 | 4-7/16 | 1-7/16 | 15/16 | 2-3/4 | 1.5000 | 0.6260 | UC206-17 | ST206 | 1.28 | 2.82 |
| UCST206-18 | 1-1/8 | UC206-18 | ||||||||||||||||||
| UCST206-19 | 1-3/16 | UC206-19 | ||||||||||||||||||
| UCST206-20 | 1-1/4 | UC206-20 | ||||||||||||||||||
| UCST206 | 30mm | UC206 | ||||||||||||||||||
| UCST207-20 | 1-1/4 | 5/8 | 1/2 | 2-1/2 | 1-7/16 | 7/8 | 2-1/2 | 17/32 | 3-1/2 | 4 | 5-1/16 | 1-7/16 | 1-3/16 | 3-1/16 | 1.6890 | 0.6890 | UC207-20 | ST207 | 1.68 | 3.70 |
| UCST207-21 | 1-5/16 | UC207-21 | ||||||||||||||||||
| UCST207-22 | 1-3/8 | UC207-22 | ||||||||||||||||||
| UCST207-23 | 1-1/4 | UC207-23 | ||||||||||||||||||
| UCST207 | 35mm | UC207 | ||||||||||||||||||
| UCST208-24 | 1-1/2 | 3/4 | 5/8 | 3-1/4 | 1-15/16 | 1-1/8 | 3-1/4 | 11/16 | 4 | 4-1/2 | 5-11/16 | 1-15/16 | 1-3/8 | 3-1/2 | 1.9370 | 0.7480 | UC208-24 | ST208 | 2.42 | 5.34 |
| UCST208-25 | 1-9/16 | UC208-25 | ||||||||||||||||||
| UCST208 | 40mm | UC208 | ||||||||||||||||||
| UCST209-26 | 1-5/8 | 3/4 | 5/8 | 3-1/4 | 1-15/16 | 1-1/8 | 3-1/4 | 11/16 | 4 | 4-5/8 | 5-11/16 | 1-15/16 | 1-3/8 | 3-7/16 | 1.9370 | 0.7480 | UC209-26 | ST209 | 2.52 | 5.56 |
| UCST209-27 | 1-11/16 | UC209-27 | ||||||||||||||||||
| UCST209-28 | 1-3/4 | UC209-28 | ||||||||||||||||||
| UCST209 | 45mm | UC209 | ||||||||||||||||||
| UCST210-30 | 1-7/8 | 3/4 | 5/8 | 3-1/4 | 1-15/16 | 1-1/8 | 3-1/4 | 11/16 | 4 | 4-5/8 | 5-7/8 | 1-15/16 | 1-3/8 | 3-9/16 | 2.0315 | 0.7480 | UC210-30 | ST210 | 2.75 | 6.06 |
| UCST210-31 | 1-15/16 | UC210-31 | ||||||||||||||||||
| UCST210 | 50mm | UC210 | ||||||||||||||||||
| UCST211-32 | 2 | 1 | 3/4 | 4 | 2-1/2 | 1-3/8 | 3-3/4 | 1-1/16 | 5-1/8 | 5-3/4 | 6-3/4 | 2-1/2 | 1-5/8 | 4-3/16 | 2.1890 | 0.8740 | UC211-32 | ST211 | 4.10 | 9.04 |
| UCST211-34 | 2-1/8 | UC211-34 | ||||||||||||||||||
| UCST211-35 | 2-3/16 | UC211-35 | ||||||||||||||||||
| UCST211 | 55mm | UC211 | ||||||||||||||||||
| UCST212-36 | 2-1/4 | 1-1/4 | 3/4 | 4 | 2-1/2 | 1-3/8 | 4 | 1-1/16 | 5-1/8 | 5-3/4 | 7-5/8 | 2-1/2 | 1-13/16 | 4-11/16 | 2.5630 | 1.0000 | UC212-36 | ST212 | 5.20 | 11.5 |
| UCST212-38 | 2-3/8 | UC212-38 | ||||||||||||||||||
| UCST212-39 | 2-7/16 | UC212-39 | ||||||||||||||||||
| UCST212 | 60mm | UC212 | ||||||||||||||||||
| UCST213-40 | 2-1/2 | 1-1/4 | 13/16 | 4-3/8 | 2-3/4 | 1-5/8 | 4-3/4 | 1-1/16 | 5-15/16 | 6-9/16 | 8-13/16 | 2-3/4 | 2 | 5-3/8 | 2.5630 | 1.0000 | UC213-40 | ST213 | 7.05 | 15.5 |
| UCST213 | 65mm | UC213 | ||||||||||||||||||
